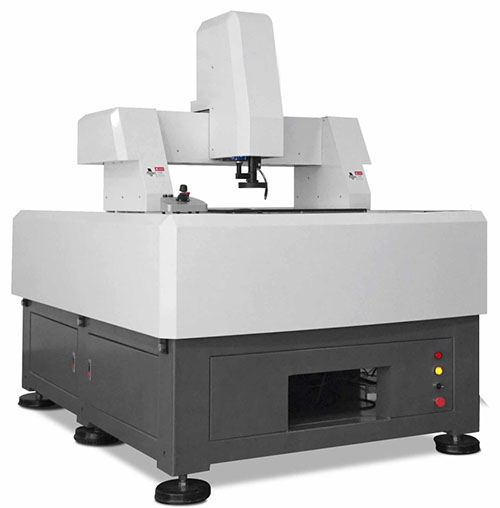

標準龍門全自動影像測量儀
標準龍門全自動影像測量儀應用行業：
廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。
儀器特點：
Ø 高穩定性，高剛性
l 采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
l 采用航空高強度7075鋁合金工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性，確保長期使用數據穩定。
Ø 高精度，高可靠性
l 采用高精密線性導軌和研磨級滾珠絲桿，保證儀器極高的機械精度和穩定性。
l 三軸英國雷立紹金屬反射式光柵尺，分辨率為1μm，讀數更加穩定可靠。
l 全封閉鈑金設計，電器控制系統，電腦主機，整機三位一體，遠途運輸安全可靠，啟動開關鑰匙控制設計，同時增加防鼠患設計。
Ø 高清晰圖像
l 程控式5環40區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
l 工業級高分辨率彩色CCD,600TVL，白平衡自動調節，確保高品質測量畫面。
Ø 全自動控制
l 三軸CNC閉環控制系統，穩定安全地控制平臺移動。
Ø 可定制
l 可實現Z軸非接觸式影像準確測高和平面度測量，可加裝接觸式側頭。
技術規格參數：
| 項目 | HD-U3020H | HD-U4030H | HD-U5040H |
| 測量行程 | 300*200*200 | 400*300*200 | 500*400*200 |
| 外形尺寸 | 1300*920*1600 | 1400*1020*1600 | 1500*1120*1600 |
| 儀器重量（Kg） | 440 | 520 | 600 |
| 測量精度（μm） | E（x，Y）:2.8+L/200 E（Z）:5+L/200 (L單位mm） | ||
| 重復精度（μm） | 3 | ||
| 玻璃承載（Kg） | 30 | ||
| 放大倍率 | 0.7～4.5X高清晰卡位變倍鏡頭,影像放大34~220X | ||
| 光柵尺分辨率 | 1μm | ||
| CCD | 高清晰彩色攝像機 | ||
| 傳動方式 | 精密直線導軌+研磨滾珠絲桿 | ||
| 運動控制 | 伺服電機 | ||
| 面光源 | 5環40區表面環形LED冷光源，亮度可調 | ||
| 輪廓光源 | 平行光路設計，無極連續可調LED冷光源 | ||
| 測量軟件 | 自動測量軟件 | ||
| 操作方式 | 程序控制+搖桿 | ||
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz | ||
| 電源 | 單相AC 220V/50Hz/10A | ||
